在可调电位器的选择中,有一个参数很多设计师会考量,就是可调电位器的额定功率,大家对这个名词的定义清楚吗?什么是可调电位器额定功率?额定功率在可调电位器中的作用?

      什么是可调电位器额定功率?

       可调电位器额定功率是在规定条件下能够耗散的最大功率。它是在最低环境温度到额定环境温度范围内, 能保证电位器连续正常工作的功率最大值。额定功率P = I 2R = U 2öR 。最大额定功率为线路设计人员说明电位器能够安全耗散而不致损坏的功率数值, 各个具体电位器的使用方式会影响额定功率的最大允许耗散值。

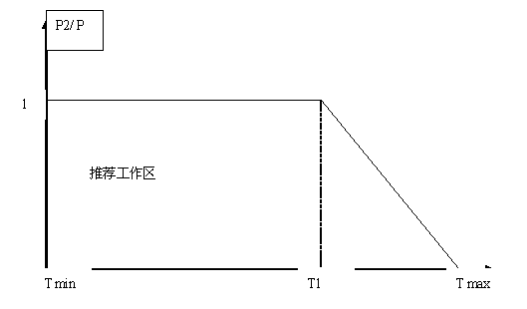

       对于多数可调电位器来说, 额定功率的最大值是指当可调电位器作为分压器使用的情况。因此, 在可调电位器的输入端加上电压时, 通过动触点的负载电流值是不大的。电位器制造厂一般采用如下图 所示的降功耗曲线。图中当环境温度在t1 和tmax之间的允许耗散功率由连接A、B 两点的直线所构成的减负荷特性加以规定。而环境温度在tm in和t1 之间的温度下最大允许耗散功率均为额定功率。线路设计人员应严格遵守这一规定。

电位器降功耗曲线

       完整的额定功率的技术规范, 应规定安装条件, 周围环境是静止空气还是强迫对流。通常是用标准的安装方法使给定的电位器放置在静止空气中的允许值。当电位器需要安装在靠近发热元件如功率晶体管、变压器、大功率电阻等或邻近另一电位器时, 应当减少允许耗散功率。

      产品上和性能数据表上规定的额定功率适用于电位器作分压器用的情况。此时, 耗散功率可认为是沿整个电阻元件均匀分布的。而当电位器作变阻器或两引出端连接方式应用时, 对应动触点某一给定的调节位置,只有一部分电阻元件是消耗功率的, 而且流过电阻元件的电流全部流过动触点电路, 而动触点和电阻元件

      之间的压力接触点并不总是能够承受像电阻元件单独承受的那样大的电流。分压器式接法的额定功率是假定动触点电流可忽略不计的, 因此对于变阻器式接法, 必须限制其动触点电流的最大允许值Im= PöR T。式中P 为最大耗散功率; R T 为总电阻值。采用这个最大电流极限值, 即可保证电位器的最大功率不被超过。

       各种类型电位器的额定功率范围典型值
