旋转编码器全波与半波的关系
文章出处：www.soundwell-cn.com
编辑：升威电子
发表时间：2017-03-31
什么是旋转编码器的全波与半波呢?是指脉冲数与定位数的比例关系。
1.若脉冲数=定位数则称为全波； 如12P2为全波；
2.若定位数=4X脉冲数则称为半波。 12P5则为半波；
3.若为无定位产品则无所谓全波半波之分;
4.测试时需依实情将开关拔至相应档位;
5.全波产品用半波档测试则为一个定位数字变化2；2、4、6、8........
6.半波产品用全波档测试则为二个定位数字变化1;
7.无定位产品测试时档位可随意，只是数字变化的速度会不一致。(一般用全波)
且看下图说明

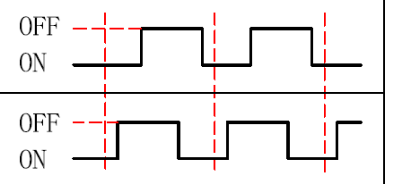

全波

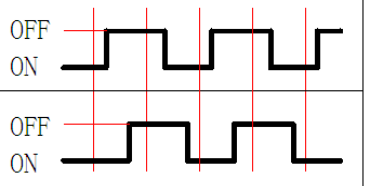

半波
虚线表示定位点。
半波一个定位在ON，一个在OFF，两个定位一个周期。
全波每次定位均在OFF，一个定位一个周期。
广东升威电子专业生产旋转编码器26年,编码器型号种类齐全,，已达七万多种规格。编码器产品广泛应用于汽车电子、家庭音响、多媒体、调音台、对讲机、电子玩具、家用、航天航空、军工等领域。找编码器厂家就找升威电子.
