摇杆电位器使用注意事项

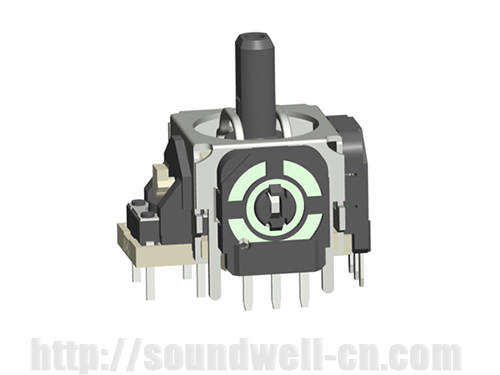

摇杆电位器由于使用寿命长,有良好的操作手感,复位归中精度高,耐冲击性好,被广泛应用于游戏手柄中,可实现游戏操作、菜单选择的功能。
摇杆电位器在直流电路中作为电流调节使用时,将会有电流通过摇杆电位器的滑动臂,此时由于阳极氧化的原因会导致电阻值异常增加。在这种情况下,建议将连接电阻体的端子接负极,滑动臂接正极。
如果直流电流直接通过摇杆电位器,摇杆电位器的阳极就会受到氧化损伤,从而让摇杆电位器的阻抗变大,因此最好是将电流的负极接在跟碳膜片接触的端子上,正极接在跟刷子(摇杆电位器接触片)的端子上。
摇杆电位器作为可变电阻器时,建议作调整电压的分压器使用,同时摇杆电位器的负载电阻RL应不小于摇杆电位器公称阻值RT的10倍。
在稳压器中用来调节输出电压,故设计摇杆电位器应满中顺时针调节时输出电压升高,反时针调节器节时输出电压降低;在可调恒流充电器中摇杆电位器用来调节充电电流折大小,设计摇杆电位器时应满中顺时针调节时,电流增大。IC座,设计印刷板图时,在使用IC座的场合下,一定要特别注意IC座上定位槽放置的方位是否正确,并注意各个IC脚位是否正确?
广东升威电子专业生产摇杆电位器25年,可调电位器型号齐全,生产研发经验丰富,产品通过ISO9001 ISO14001认证,品质安全可靠,找电位器生产厂家就找广东升威电子。
