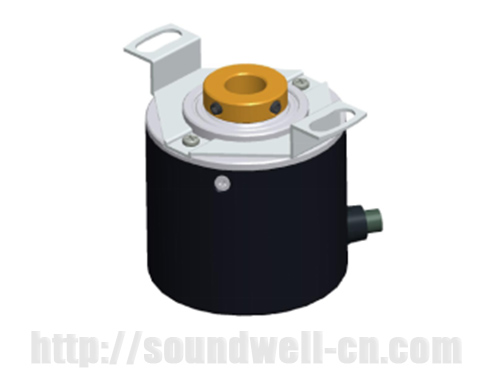

磁电编码器的样式多样,其中有中空编码器,那么磁电式中空编码器与电动机怎么连接安装呢?


        磁电中空编码器与电动机轴的固定有3种方式：第一种是键槽连接，采用平键与电动机轴固定；第二种是不锈钢空心轴、无键槽锁紧环固定；第三种是空心轴直接加顶丝固定。安装时磁电编码器空心轴与电动机轴应是间隙配合，不能过紧或过松，定位键也不得过紧，严禁敲打装入。有锁紧环的编码器在未装入电动机轴前严禁锁紧，以防止轴壁永久变形，避免编码器因此造成装卸困难。实心轴编码器与系统必须经弹性联轴器连接，安装精度应保证：偏心度不大于0.2mm，偏角不大于2°，轴向窜动量不大于0.05mm。

       磁电编码器的输出电缆不能与动力线同槽敷设，以免感应干扰导致故障。安装中应确保接线正确，错误接线将损坏磁电编码器内部的元器件。

       旋转编码器的工作电源有3种：DC5V、DC5～13V及DC11～26V。编码器如是并行输出，需了解编码器的信号电平是采用推拉式（或称推挽式）输出方式还是采用集电极开路输出方式，如是集电极开路输出的，有NPN型和PNP型两种，需与I/O极性相同。编码器如是驱动器输出，一般信号电平为5V，连接时不要让24V的电源电平串入5V信号接线中去而损坏编码器的信号端。和变频器配用的旋转编码器通常为二相(A相和B相)原点输出型，其输出信号分为两相，即A相和B相。两者在相位上互差90°±45°（见图3-35），其和分别是A相和B相的“非”。每旋转一圈，编码器输出的脉冲数可根据情况选择。例如，TRD-J系列编码器的脉冲数为每圈10～1000，分16挡供选择。Z相为原点标记，其特点是：每转一圈只输出一个相位固定的脉冲，作为原点的标志。

        广东升威电子制品是27年老牌旋转编码器厂家,专业生产各种旋转编码器,公司研发生产的磁电编码器有带轴的和中空编码器,磁电编码器是一种性价比高的旋转编码器,完全可取代光电编码器和国外品牌编码器,磁电编码器应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。另外此款编码器还可在PLC应用中作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制.找旋转编码器厂家就找升威电子.
