旋转编码器与PLC及变频器如何中实现同步控制？今天给大家举例来说明，从设备的工作原理到技术难点及应用中需要注意的问题逐步和大家探讨。

       PLC，旋转编码器，变频器实现同步控制的一种方法简介：变频器与可编程序控制器通过RS485通信连接控制电机速度；可编程序控制器根据旋转编码器测出的现场速度改变变频器频率；触摸屏设定工作参数。

        1，设备工作原理简介。

        设备的用途为印刷后续加工，全自动覆膜机。工作方式为把单张纸表面覆一层塑料膜，使印刷品表面看起来更亮，并保护印刷表面的图文。比如色拉油的包装标贴，或者某些书籍的封面。

        首先，一张张印刷后的纸张通过直线传送到腹膜滚筒，然后通过滚筒施加的压力，使纸张与薄膜贴合在一起，最后把纸张与薄膜接缝处切开，具体的工序不赘述。

        2，主要技术难点。由于纸张是一张张的传送到滚筒，薄膜是缠绕在滚筒表面的，要使它们贴合在一起，并且每张纸之间不能有间隙。通俗的讲就是：把一张张的纸，首尾相接的贴在一卷薄膜上。纸张通过直线传送到滚筒上，薄膜通过开卷机构附在滚筒上，然后压在纸张表面。

       这里，直线输纸机构与滚筒分别有两个变频电机驱动，所以要求两个运动机构的表面线速度必须一致。只有这样才能使纸张之间腹膜以后不留有空隙，控制精度要求误差不能大于1毫米。纸张的长度是可设定的，比如，某次是要求一万张同等长度的纸张，下一次有可能是另一种长度规格的纸张。滚筒的直径确定不变。

       设备安装2个旋转编码器，分别检测输纸机构与滚筒的线速度，plc根据计算的速度调节变频器的输出频率使它们的线速度保持一致。在计算过程中由于存在圆周率，必需把计算的数据取整。这样经过乘除计算后才能得到比较准确的数据。计算的过程中数据取整只有把数据同时扩大1000倍或者10000倍才能得到比较准确的商。

        plc的被除数是有限制的不能太大，否则溢出。在这里选择1000p/r的旋转编码器。就可以直接把纸张的长度分成1000份。并且把数据扩大1000倍。关于这些是具体设计变程过程中选取的。在这里只是说明一下。不再把数据计算一一演算。

       根据数据计算结果不停的比较两个数据。依据比较结果加减从变频器的频率，使两个机构的表面线速度保持一致。比较周期为20毫秒，加减的频率单位为0.01赫兹。

        3，系统组成。旋转编码器2个，分别输入plc的两路高速计数通道。两个变频器通过plc的rs485通信口改变频率，组成简单的闭环控制系统。

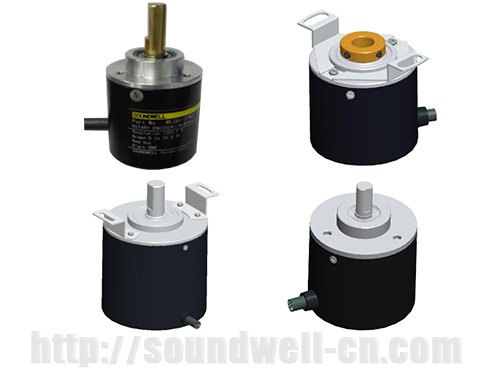

       广东升威电子制品公司专业生产旋转编码器27年,公司研发生产的磁电编码器为可以测量速度 距离 角度 位移的旋转编码器，客户常和电机搭配使用，此磁电式旋转编码器广泛应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。另外此款编码器还可在PLC应用中作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制。找旋转编码器厂家就找升威电子.
