有些客户采购磁电编码器是配合电机使用的，但有些电机的结构是实心的，那么这类的电机怎样与磁电编码器连接呢？

      我们知道，步进电机一般不需要加编码器，加编码器会增加控制难度。加编码器是为了防止步进电机丢步。步进电机是执行原件，编码器属于反馈系统，编码器配合步进电机使用，用PLC控制其运行。按照原理来讲是PLC发送脉冲指令给步进驱动器，驱动器给步进电机提供相应电流使其运行，当编码器检测到步进电机运行到需要到达的位置的时候会反馈信号给PLC，PLC安装反馈的信号停止发送脉冲信号给步进驱动器，当步进电机没有了电动源提供电流会立刻停止运行。市场上多数产品都是轴输出或者半孔输出的编码器，一些特殊构造的电机无法安装。

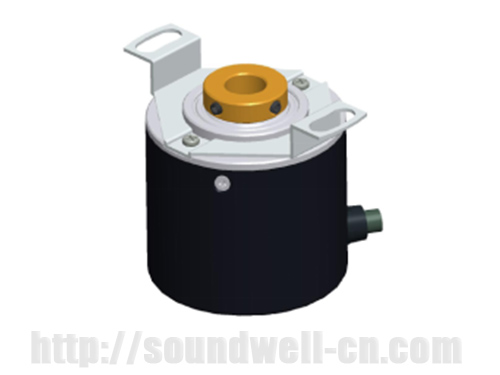

      为了满足广大客户的需求，广东升威电子研发并生产了中空磁电编码器。

      中间的孔位直私可以改大小，如果您有任何需求，可联系我们。

主要规格:外形尺寸：28/38/40/60 mm
额定功率：5～26Vcc,40mA；
响应时间：Max 1us
响应频率：300KHz
输出相位差：△T=0.25T±0.125T
工作温度：-40℃～85℃；

产品特点：此款编码器性能不易受尘埃和结露的影响；其结构简单紧凑，无触点、 长寿命、耐高低温、抗振动、响应速度快。成本较低。
应用领域：该产品应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝 纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。另外此款编 码器还可在PLC应用中作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制。

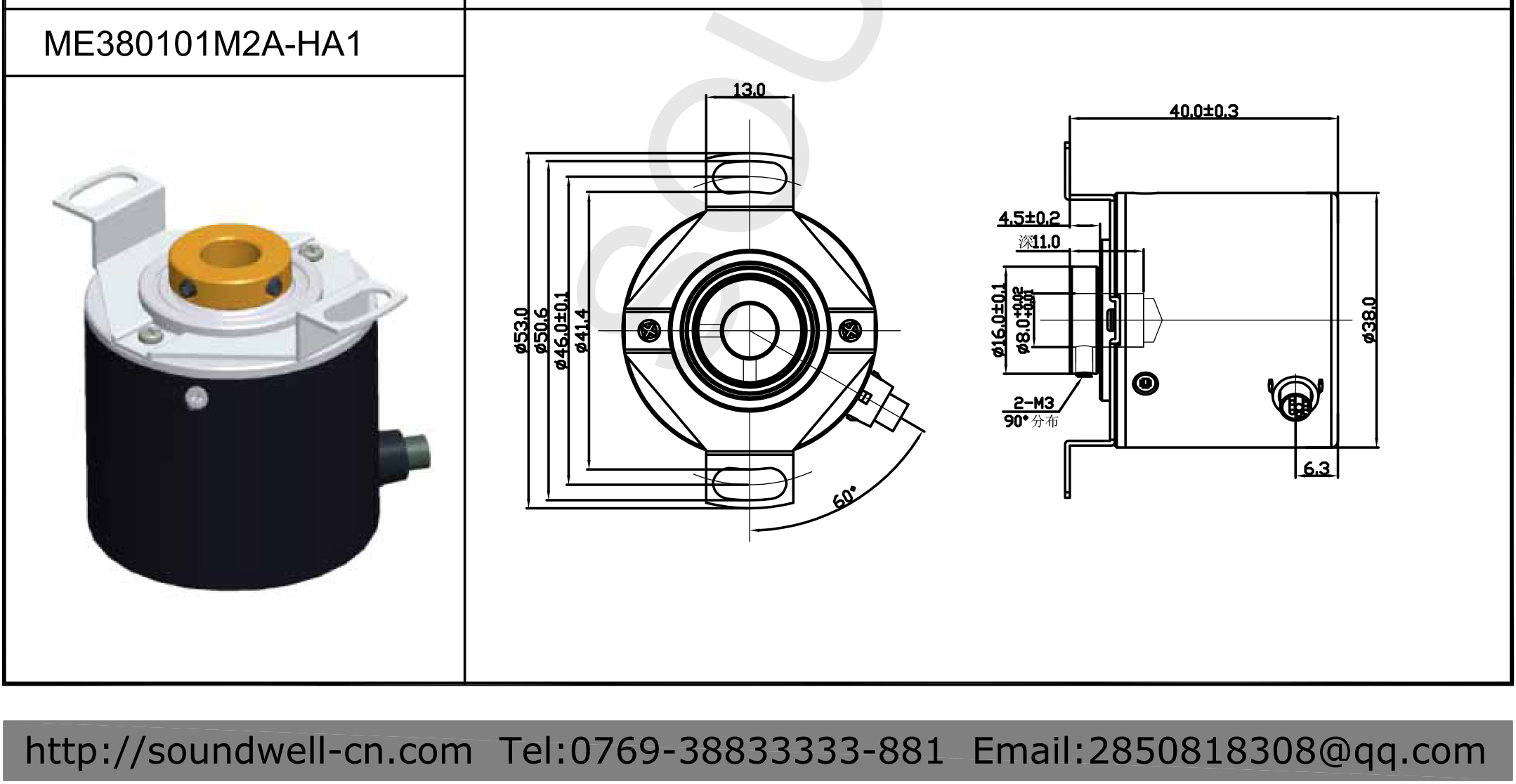

ME产品规格
一、MECHANICAL CHARACTERISTIC 机械特性
1、Starting torque 启动扭矩 ：1mN.m
2、Total ratational angle 全回转角度：360°
3、 Inertia torque 惯性力矩：1x10-6 kg.m2
4、 Maximum speed 最大转速：6000r/min
5、 Shaft load 轴负荷：径向 radial direction: Max 50N，轴向 axial direction:Max 20N
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：Min 10 pulses
2、Phase difference 相位差：△T=0.25T±0.125T
3、Rating power 额定功率 ：5～26Vcc ，40mA；
4、Insulation resistance 绝缘阻抗：20MΩ
5、Dielectric voltage 耐电压：1 Minute at AC 500V
6、Respond time 响应时间 ：Max 1us
7、Respond frequency 响应频率：300kHz
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

       广东升威电子是专业生产磁电编码器的厂家,可根据客户的需求来定制尺寸精度等,如有任何需求可联系我们.
