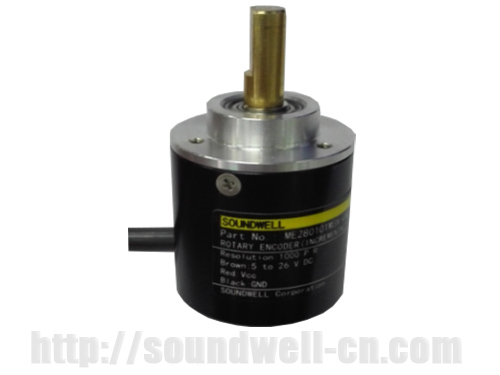

磁电式旋转编码器是一种磁电式旋转测量装置，它用旋转输出的脉冲数据传输给PLC,利用PLC的高速计数器对脉冲信号数据计数以获得测量结果。磁电式旋转编码器在工控项目中用于测量速度 角度 位移 距离的传感器，对于此旋转编码器与PLC的连接，这里简单说明下。

       输出两相脉冲的旋转编码器与FX系列PLC的连接,编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。旋转编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地

       旋转编码器如果是并行输出的，可以直接连接PLC或上位机的输入输出接点I/O，其信号数学格式应该是格雷码。编码器有多少位就要占用PLC的多少位接点，如果是24伏推挽式输出，高电平有效为1，低电平为0；如果是集电极开路NPN输出，则连接的接点也必须是NPN型的，其高电平有效，低电平为1。

        旋转编码器选型前,我们需要考量如下参数,务必注意:

        一：机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。

       二：分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。编码器的输出频率不要超过PLC的允许范围。

       三：电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。其输出方式应和PLC接口电路相匹配。

        广东升威电子专业生产旋转编码器27年,我司研发生产的磁电式旋转编码器广泛应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。生产技术成熟,批量生产无忧,找磁电式旋转编码器厂家就找升威电子.
