编码开关原理【图】
文章出处：www.soundwell-cn.com
编辑：升威电子
发表时间：2017-05-11
编码开关是旋转编码器的一种很多设计师们把它应用在很多仪器和设备中,将编码开关做为输入装置。
编码开关原理是什么?

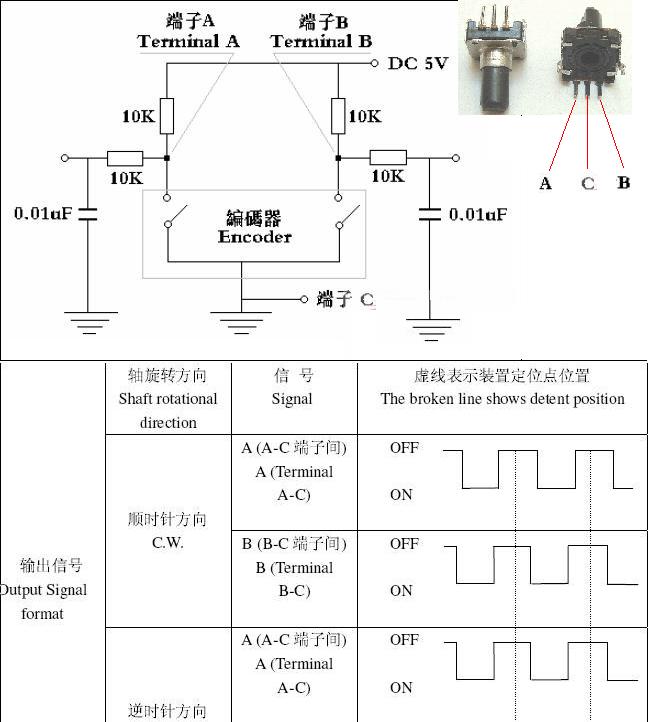

常用的编码开关有3个输出端口，如果A下跳沿时，B为低则表示顺时钟旋转；如果A下跳沿时，B为高电平则表示逆时钟旋转。与CPU的连接方法：将A端口接CPU的外部中断管脚（下跳沿触发），将B端口接CPU的输入IO。如下为编码开关电路原理图和输出波形图,供大家参考.
广东升威电子专业生产编码开关26年,编码器行业率先通过TS16949 ISO9001 ISO14001认证,产品质量可靠,26年老牌编码器厂家,生产及检测设备先进,供货无忧,找编码开关厂家就找升威电子.
