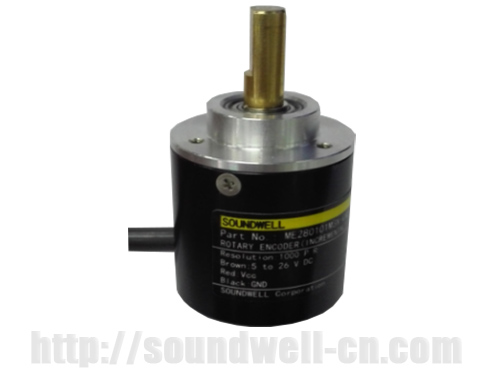

磁电旋转编码器很多客户拿来配合电机使用,磁电编码器有6条线A+A-B+B-Z+Z-,有些朋友对这6条线的定义及接法不是特别清楚,今天我们来分析下旋转编码器这6条线有什么作用?

       旋转编码器的输出方式为长线驱动（line driver），其中A+A-B+B-Z+Z-为输出的信号线，增量编码器给出两相方波，它们的相位差90°（电气上），通常称为A通道和B通道。其中一个通道给出与转速有关的信息，与此同时，通过两个通道信号进行顺序对比，得到旋转方向的信息。还有一个特殊信号称为Z或零通道，该通道给出编码轴的绝对零位，此信号是一个方波与A通道方波的中心线重合。

        A+,A-为互补信号，B+,B-为互补信号,Z+,Z-为互补信号；长线驱动线路用于电气受干扰或编码器与接收系统之间是长距离的工作环境。数据的发送和接收在两个互补的通道中进行。所以，干扰受到抑制（干扰是由电缆或相邻设备引起的）。这种干扰叫做“共模干扰”，因为他们的产生原于一个公共点：系统接地点。此外，长线驱动发送和接收信号是以“差动方式”进行的。或者说，它的工作原理是在互补通道间的电压差上传达。因此可以有效地抑制对它的共模干扰。这种传送方式在采用5伏电压时可认为与RS422兼容，而且供电电源可达24伏特。

        使用线性驱动编码器时，需要和线性的计数模块相连接，运动控制卡（PG卡），在控制卡上直接有相对应的接口ABB-ASM1的变频器，有专门的运动控制卡。

        A,B相是计数相，它们计数时脉冲是一样多的，只是相位相差90°，用B相超前或是滞后A相90°来判断正反转. Z相是计圈相，编码器每旋转360°，发一个脉冲，一般用在绝对位置控制中。

        广东升威电子专业生产磁电编码器厂家,磁电旋转编码器应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。另外此款编码器还可在PLC应用中作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制。找旋转编码器厂家就找升威电子.
