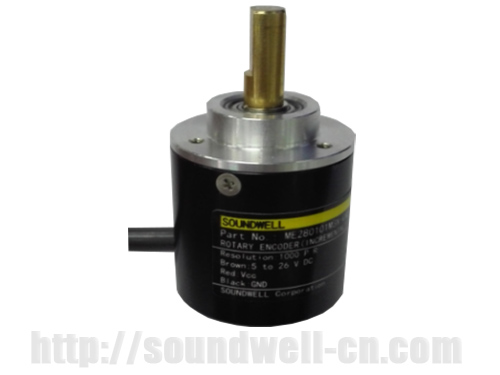

磁电编码器性能不易受尘埃和结露的影响；其结构简单紧凑，无触点、长寿命、耐高低温、抗振动、响应速度快,成本较低,性价比高于光电编码器因而被设计师们追棒,但关于磁电编码器接线,有些朋友不敢确定,升威电子给大家汇总下接线方式.

        磁电编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

    编码器---------PLC

    A--------------X0

    B--------------X1

    Z--------------X2

    +24V-----------+24V

    COM----------- -24V--------------COM


磁电编码器接线安装注意事项

1.必须持有电梯控制系统编码器部分接线图和磁电编码器说明书，两者结合正确接线。
2.安装时，磁电编码器应轻拿轻放，避免碰撞，严格禁止在安装过程中用锤子和其它物体击打磁电编码器，如果在安装过程中，电梯曳引机的轴径和编码器的内径有误差，可打磨曳引机轴，或用砂纸轻磨编码器内套。
3.磁电编码器主体与编码器的连线如果是用带螺纹的插拔件连接，在连接时必须将编码器口与其连线口对好，以免插入时损坏针口。
4.磁电编码器接线时最好与动力线分开，以防止干扰。
5.磁电编码器的主体与曳引机轴应是弹性连接。

6.磁电编码器安装与曳引机的轴必须保持良好的同心度。

        广东升威电子专业生产磁电编码器,该产品应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。另外此款编码器还可在PLC应用中作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制。找磁电编码器厂家就找升威电子.
