最近有些朋友在设计电子产品中,需要用到旋转编码器开关,其实也是升威电子生产的旋转编码器,叫法不同,功能相同.

       这个旋转编码器可以满足左转,右转,按下这些您需要的功能.为了方便寻找这种编码器开关的朋友更了解它的编程,升威电子介绍下编码器开关的原理和使用方法:

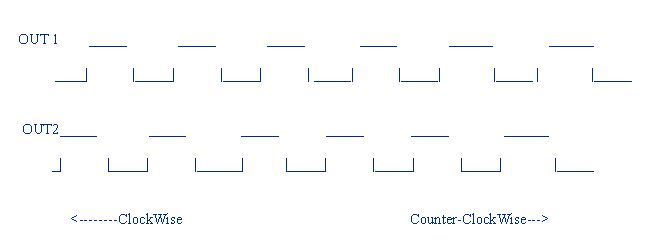

       旋转编码器开关原理: 左转和右转的判别是难点,留意这种开关左转和右转时两个输出脚有个相位差.

         由此可见,如果OUT1为高电平时,OUT2出现一个高电平,这时开关就是向顺时针旋转; 当OUT1 为低电平时,OUT2出现一个高电平,这时就一定是逆时针方向旋转.

        所以,在MCU编程时只需要判断当OUT1为高或低电平时,OUT2当时的状态就可以判断出是左旋转或是右旋转.

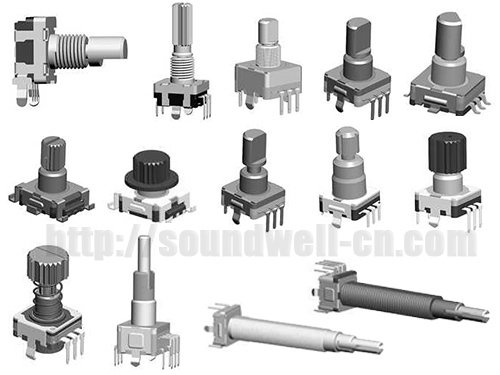

       广东升威电子生产的编码器开关-旋转编码器EC11,三只脚：1 2 3脚一般是中间2脚接地，1、3脚上拉电阻后，当左转、右转旋转时，在1、3脚就有脉冲信号输出了。两只脚为按压开关，按下时导通，回复时断开。在单片机编程时，左转和右转的判别是难点,用示波器观察这种开关左转和右转时两个输出脚的信号有个相位差，

       由此可见，如果输出1为高电平时，输出2出现一个高电平，这时开关就是向顺时针旋转；当输出1 为高电平，输出2出现一个低电平，这时就一定是逆时针方向旋转。所以，在单片机编程时只需要判断当输出1为高电平时，输出2当时的状态就可以判断出是左旋转或是右旋转了。
