旋转编码器是一种测试装置，被广泛应用于各个领域，今天升威电子给大家分享旋转编码器的安装图及图解旋转编码器的接线步骤。

      旋转编码器以转动时输出脉冲，通过计数设备来知道其位置（PLC)，我们通常用的是增量型编码器，可将增量型编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。由于旋转编码器输出脉冲的相数不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。最多有A,A+,A-,B,B+,B-,Z,Z+,Z-三组三相脉冲。

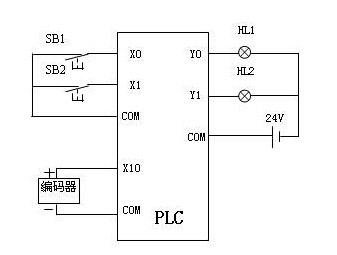

       常用的旋转编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。电源可以是外接电源，也可直接使用PLC的电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

      旋转编码器安装步骤：
       1. 牢固安装编码器，以免震动而松动;
       2. 当编码器接线时，请确保负载不能超过最大允许值;
       3. 当编码器接线时，请确保没有偏差;
       4. 锁紧联轴的螺丝以免在使用过程松动.

       如果您在安装旋转编码器的过程中有任何疑问,欢迎联系我们讨论.广东升威电子制品有限公司是专业生产旋转编码器的供应商,如需了解更多旋转编码器型号可登录我们官网查询http://www.soundwell-cn.com
