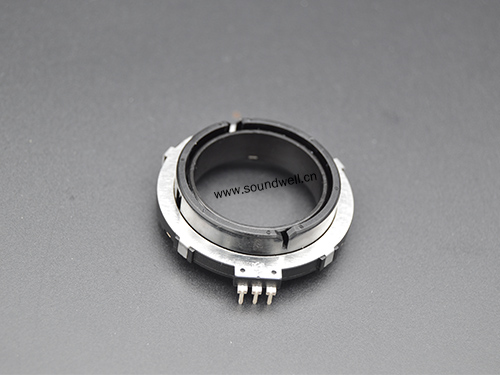

EC43中空式编码器产品介绍
中空编码器型号：EC430102X2A-HA1
EC43中空编码器特点：本体厚度薄型化， 有良好的操作手感，大中空空间可应对多功能化的需求。
EC43中空编码器应用：汽车音响、汽车空调、汽车导航、家用电器等.
主要功能：调节音量、调节温度、调频、功能切换等.

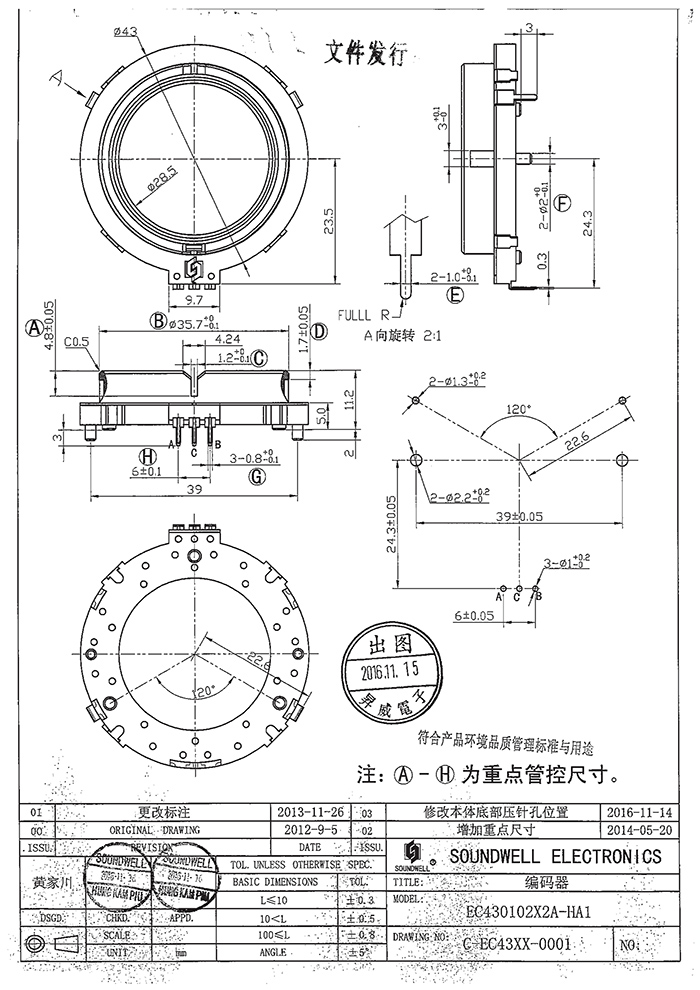

EC43中空编码器产品规格参数
主要规格:
外形尺寸：∮43mm
额定电压: DC 5V；
定位点数:20个；
脉冲数:20;
工作温度：-35°C to 80°C；
旋转寿命：30000次以上；
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：50~300gf.cm
2、Number and position of detent定位点数及位置: 20点定位（间隔角度 18°±3°）
3、Shaft play in rotational wobble 轴的回转方向摆动：4° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：20个脉冲/360°
2、Phase difference 相位差：≥5ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 110V
5、Dielectric Voltage 耐电压：1 Minute at AC110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
