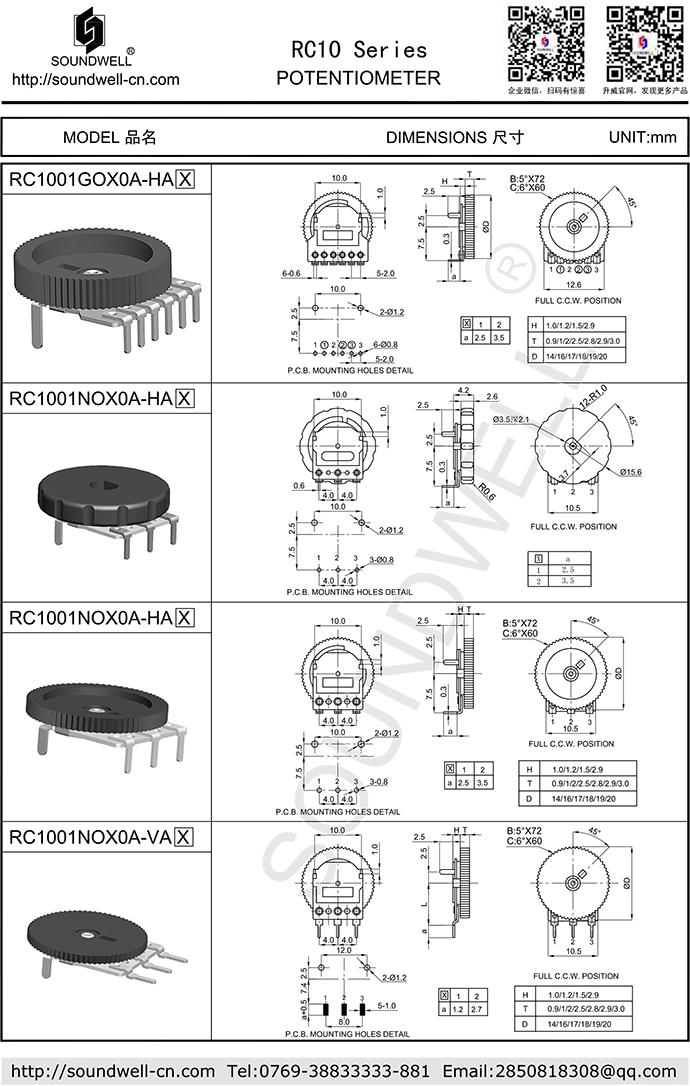

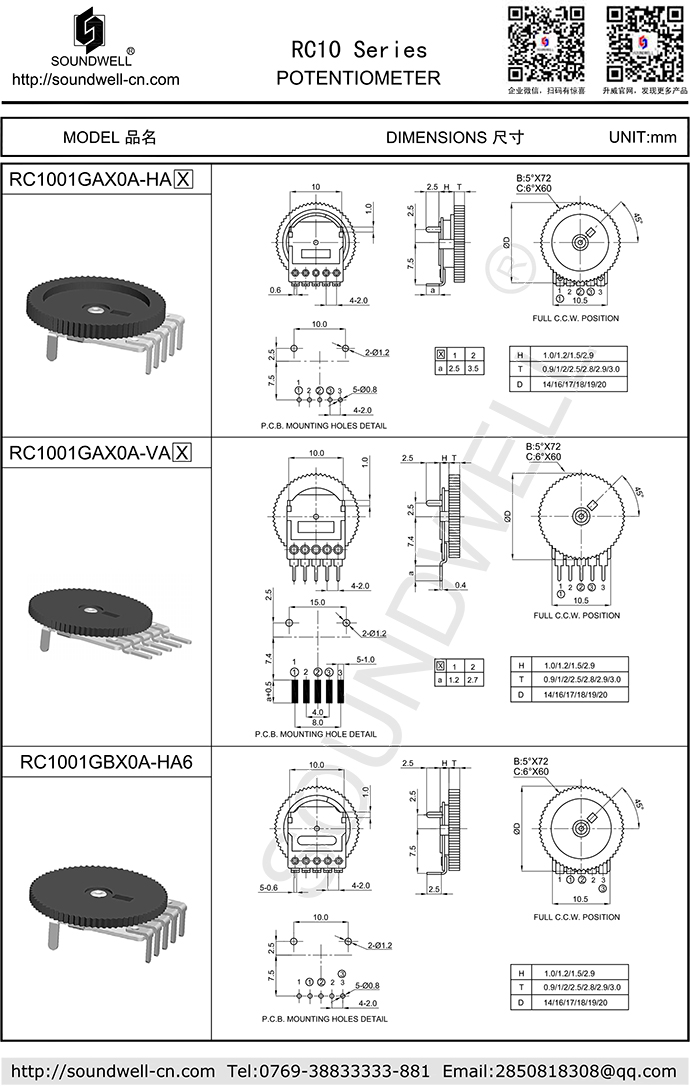

拨盘电位器型号: | RC10 |
名称: | 旋钮拨盘电位器,RC10电位器,RC10拨盘电位器,RC10可调电位器,RC10旋钮电位器 |
主要规格: | 旋转角度:270°±10° 额定功率:0.02W 最高使用电压:DC 12V; 工作温度: -25℃ ~70℃; 旋转寿命:10,000次以上; |
产品特点: | 厚度薄形化,节省了整机空间。旋钮的厚度、安装方式、使用电路可以 选择。 |
应用领域: | 该产品适用于耳机、收音机领域,起到调节音量大小的作用。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational Torque 旋转力矩 :10~70gf.cm
2、Total Rotational Angle 旋转角度:270°±10°
3、Shaft Stop Strength 止档强度:≥0.8Kgf.cm
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 电阻特性曲线 :A/B/C
3、Rating Power 额定功率:0.02W
4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 100V
7、Dielectric Voltage 耐电压:1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命:10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。
