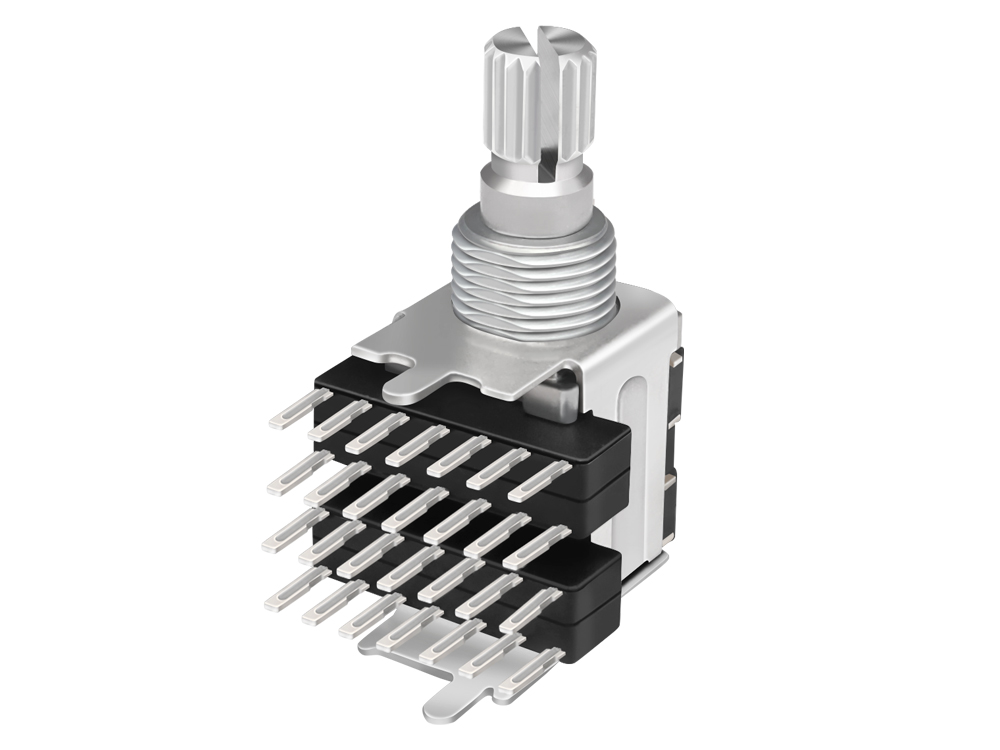

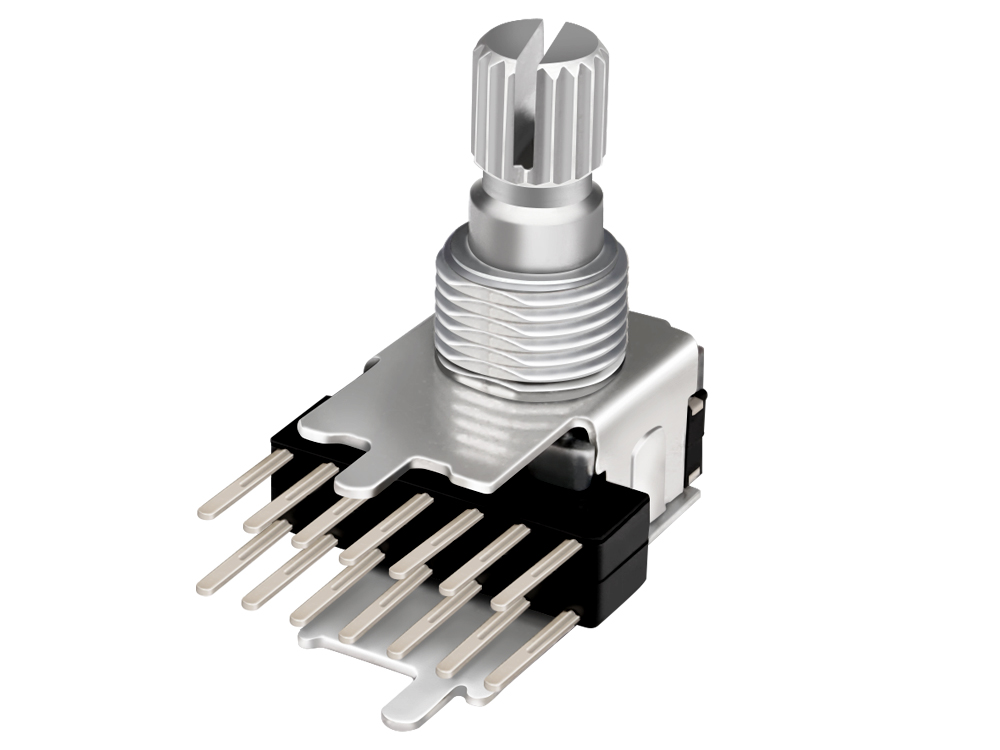

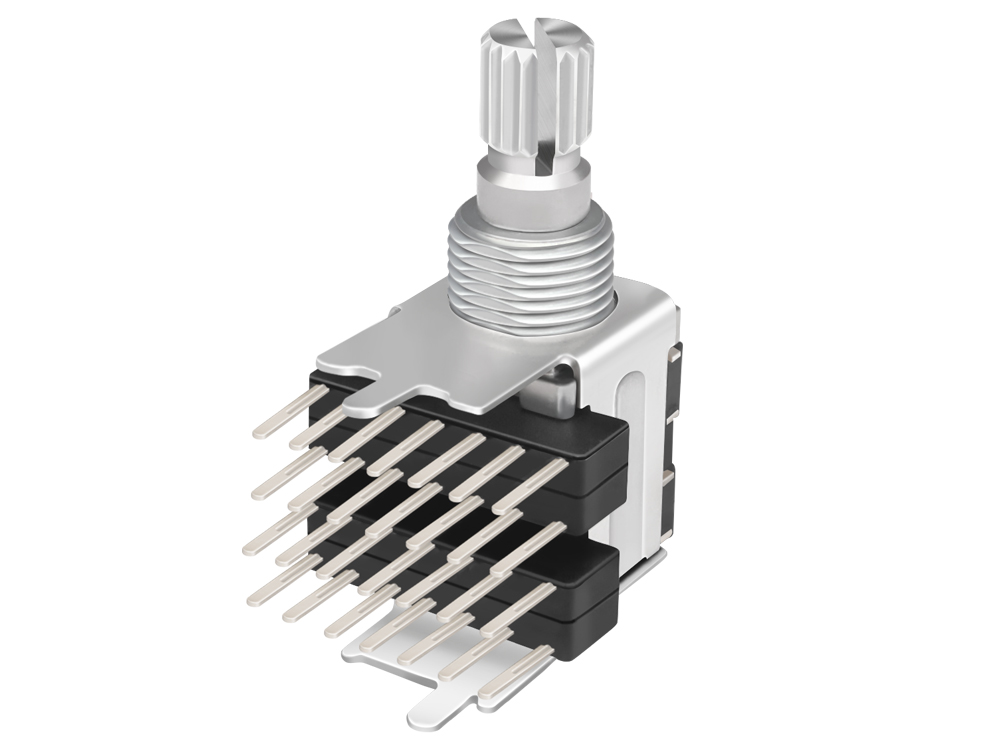

| 多路开关型号： | RS12/22 |
| 名称： | 金属轴旋转型多路开关 |
| 主要规格: | 外形尺寸：13mm； 额定功率：DC 16V 0.5A； 接触电阻：50mΩ Max ； 定位点数：2～6 个； 工作温度： －20℃ ～60℃； 旋转寿命：15,000次以上； |
| 产品特点： | 可以做2-6段，旋转手感良好，定位感清晰、明显，轴心形状及长度可选择。 |
| 应用领域： | 该产品适用于功放音响、调音台、家用电器及其它其它电子设备上，主要起到音量调节、功能切换等作用。 |
RS12/22多路开关产品规格
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational Torque 旋转力矩：100-600gf.cm
2、Step angle 每段角度：30°±3°
3、Shaft wobble轴摆动：1.0 x L / 30mm p-p 以下(L:安装长度)
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Contact resistance 接触阻抗 ：50mΩ Max
2、Rating Power额定功率：0.5A，DC 16V ；
3、Number of detent 定位点数：2～6 detents
4、Insulation Resistance 绝缘电阻：100 MΩ 1 Min at DC 500V
5、Dielectric Voltage 耐电压：1 Minute at AC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life旋转寿命：15,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
