| 复位开关型号： | RS11 |

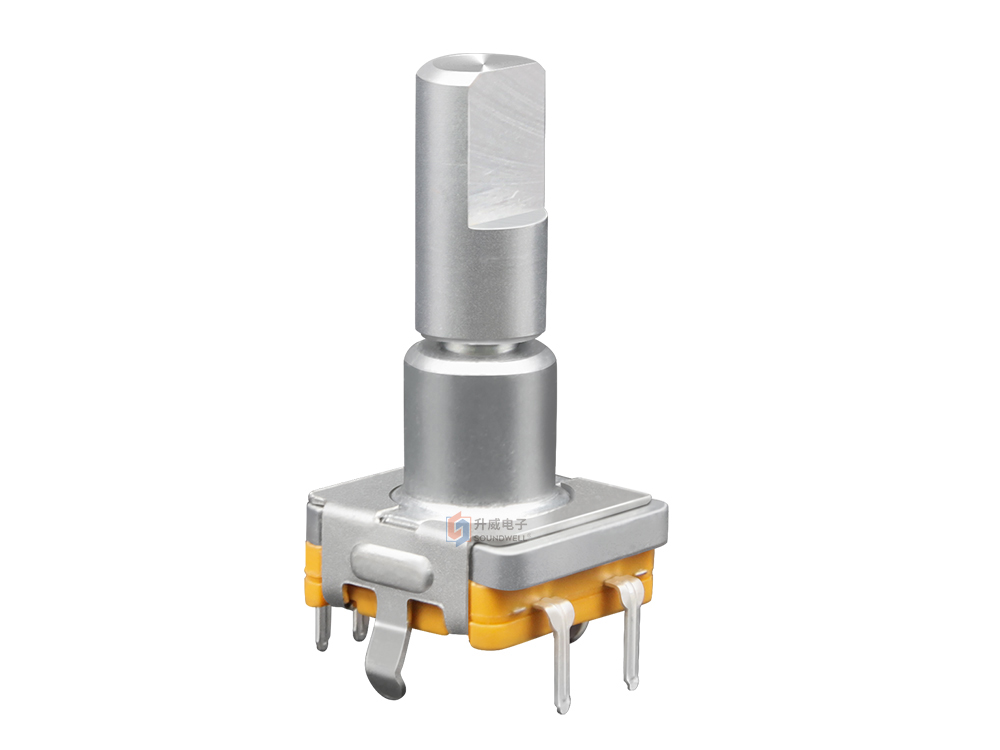

| 名称： | 金属柄旋转复位开关 |
| 复位开关规格: | 外形尺寸：11mm； 额定功率：DC5V 10mA； 工作温度：-20℃～70℃； 旋转寿命：30,000次以上； 按压开关寿命：20,000次以上。 |
| 产品特点： | 本体厚度薄形化，可左右旋转并自动复位，性能稳定，可附带按压开关功能（有0.5mm和1.5mm两种按压行程供选择）。 |
| 应用领域： | 主要适用于汽车音响、汽车导航、多媒体音响/功放、及其它家用电器等，主要功能为翻页、调频、调音量、菜单选择等。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational torque 旋转力矩 ：30~300gf.cm
2、Rotational angle 旋转角度：CW：45°±10° CCW： 45°±10°
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Contact resistance 接触阻抗 ：小于1Ω
2、Rating power 额定功率 ：DC5V 10mA
3、Insulation resistance 绝缘阻抗：10MΩ 1 Minute at DC 300V
4、Dielectric voltage 耐电压：1 Minute at AC 300V
三、PUSH SWITCH PORTION 推动开关部分
1、Operating force of switch开关作动力：300~900gf
2、Contact resistance接触电阻 ：100mΩ Max
3、Rating power 额定功率 ：DC16V 10mA
4、Insulation resistance 绝缘阻抗：10MΩ 1 Minute at DC 50V
5、Dielectric voltage 耐电压：1 Minute at AC 300V
四、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋转寿命：30,000 cycles Min
2、Switch operating life开关寿命特性：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
