RM16X3马达驱动型电位器

系　列：RM16X3

规　格：请参考如下简介

详细规格书

马达电位器型号：	RM16X3
名称：	马达驱动型旋转型电位器
主要规格:	外形尺寸：19.5mm；额定功率：0.2W；全回转角度：300°±10° ；马达工作电压： 4～6V DC (4.5V DC Standard 标准) 马达最大工作电流：100mA；工作温度：-10℃～70℃；旋转寿命：10,000次以上；
产品特点：	可以通过马达驱动控制轴柄旋转,密封性好，电路、轴形及轴长可以选择。
应用领域：	主要适用于功放音响、家庭影院、舞台设备、医疗设备，玩具、还可使用其它家用电器上面，主要起音量调节、调压、调速等作用。

RM16X3马达电位器产品规格

一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational Torque 旋转力矩：100~400gf.cm
2、Total Rotational Angle 旋转角度：300°±10°　
3、Start torque 起动力矩：120~420gf.cm
4、Shaft Stop Strength 止档强度：≥ 6 Kgf.cm
5、Shaft Wobble (mm p-p) 轴摆动：Within(0.7xL/30)mm p-p

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 电阻特性曲线：A\B\C
3、Rating Power 额定功率：0.2W
4、Max. Operating Voltage 最大工作电压：50V AC / 20V DC
5、Residual Resistance残留电阻：R1,2≤10Ω;R2,3≤20Ω
5、Insulation Resistance 绝缘电阻：100MΩ 1 Minute at DC 500V
6、Dielectric Voltage 耐电压：1 Minute at AC 500V
7、Motor Operation Voltage马达工作电压：4V～6V DC (4.5V DC Standard 标准)
8、Motor Max Operation Current马达最大工作电流：100mA

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

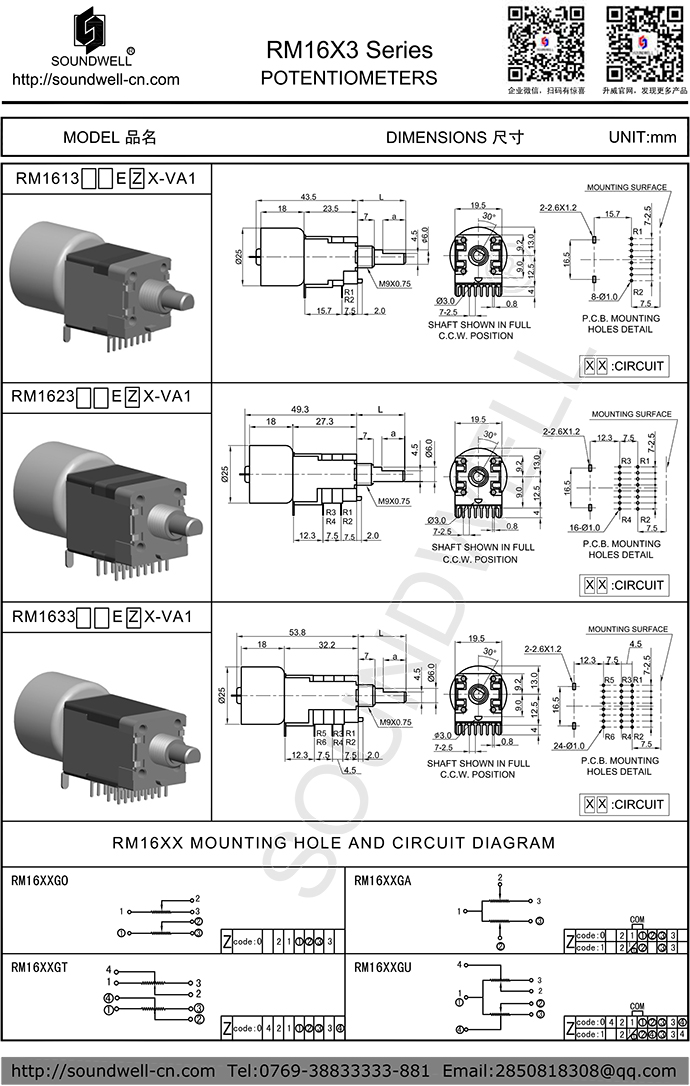

下载RM16X3马达电位器-1.pdf

RM16X3马达电位器
