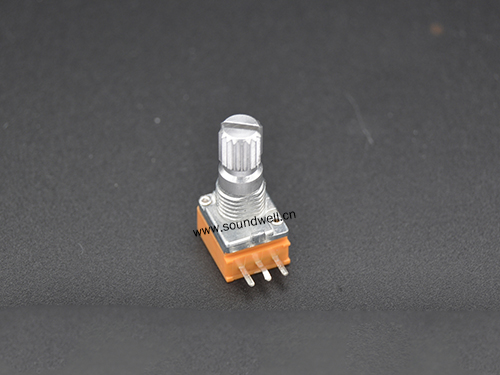

RA09单联电位器产品介绍
电位器型号:RA0902NOA0X-VA1
RA09单联电位器特点:采用塑封式结构,可有效应对波峰焊,产品密封性好,可以带定位,有带 按压开关或旋转开关,轴长及形状可以调整,有多种安装方式供选择
RA09单联电位器应用:多煤体音响、功放、对讲机、家用电器、医疗设备等
主要功能:调节音量、调压、调温、调光等
RA09单联电位器产品规格参数
主要规格: 外形尺寸:9.5mm;
总阻误差:±20%;
全旋转角度:300±10°
额定功率: 0.05W;
工作温度: -10°C~60°C;
使用寿命: 10000次以上;
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational torque 旋转力矩 :20~200gf.cm
2、 Total mechanical rotation 全回转角度:300±10°
3、 Stop strength 止档强度:≥3.5Kgf
4、 Shaft Wobble 柄摆动 :0.7*L/20mmp-p以下
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or
R≥1MΩ,±30%
2、Resistance Taper 电阻特性曲线 :A/B/C
3、Power rating 额定功率 : 0.05W
4、Insulation Resistance 绝缘电阻:50 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐电压:1 Minute at AC1250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用寿命 10000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。
如上为RA09单联电位器产品规格书,电位器的手柄型状及尺寸可按客户需求来定制,电位器阻值1-1000K,各种线性均可定制,如需其它电位器规格尺寸可咨询电位器厂家-升威电子右侧客服。
