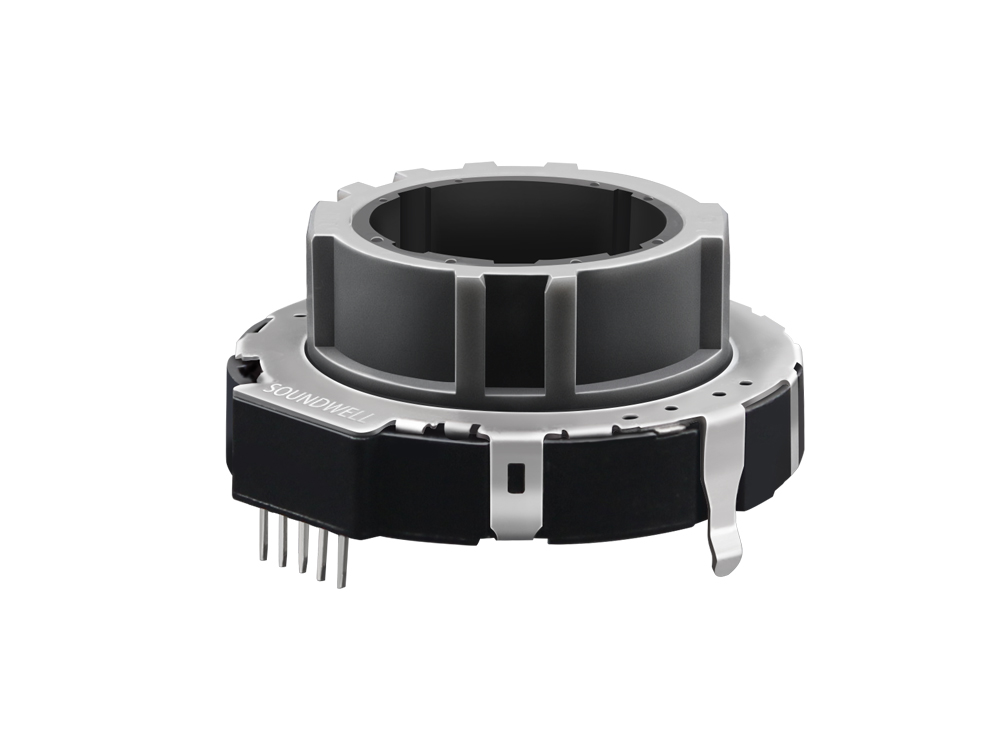

| 中空电位器型号： |
QA39
|
| 名称： | 中空电位器 |
| 主要规格: | 外形尺寸：39mm； 额定功率：0.125W； 最高使用电压：D.C 10V 档位及全回转角度：5档180°±5° ，8档225°±5°，29档270°±5°； 旋转力矩：400±120 gf.cm； 转动噪音：47mV以下； 线性度：±3%； 工作温度：-40℃～85℃； 旋转寿命：30,000次以上； |
| 产品特点： | 有较好的操作手感，中空空间可附加按压开关机构,可以带LED，档位及旋 转角度有多种供选择。 |
| 应用领域： | 主要适用于汽车空调，还可使用在其它家用电器上面，主要起到调节风速 、调节温度等作用。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational Torque 旋转力矩 ：400±120 gf.cm
2、Number of detemts click定位数：5，8，29 Click
3、Shaft Stop Strength 止档强度：≥ 8 Kgf.cm
4、Shaft Wobble (mm p-p) 轴摆动 ：0.3mm max
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 ：10KΩ±20%
2、Resistance Taper 电阻特性曲线 ：B
3、Rating Power 额定功率：0.125W
4、Max. Operating Voltage 最大工作电压 ：10V DC
5、Taper Tolerance At Each Position 线性误差：±3%
6、Insulation Resistance 绝缘电阻：50MΩ 1 Minute at DC 250V
7、Dielectric Voltage 耐电压：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用寿命 30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
