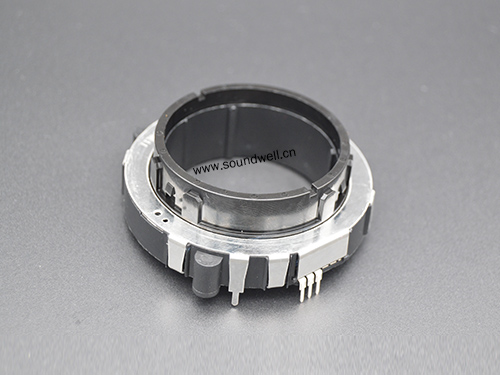

60mm中空编码器产品介绍
中空编码器型号:EC600102X5A-HA1
60mm大中空编码器特点:有良好的操作手感,本体可锁附自攻螺丝、大中空空间可应对多功能化的需求。
60mm大中空编码器应用:汽车音响、汽车空调、汽车导航、家用电器等.
主要功能:调节音量、调节温度、调频、功能切换等.
60mm大中空编码器产品规格参数
外形尺寸:∮60mm
额定电压: DC 10V;
定位数:30个;
脉冲数:15;
工作温度:-40°C to 85°C;
旋转寿命:30000次以上;
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 :400 ±150gf.cm
2、Number and position of detent定位点数及位置: 30点定位(间隔角度 12°±3°)
3、Shaft wobble 轴摆动:0.2mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 :15个脉冲/360°
2、Phase difference 相位差:≥6ms
3、Rated voltage 额定电压: DC 10V
4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 500V
5、Dielectric Voltage 耐电压:1 Minute at AC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命:30,000 cycles Min

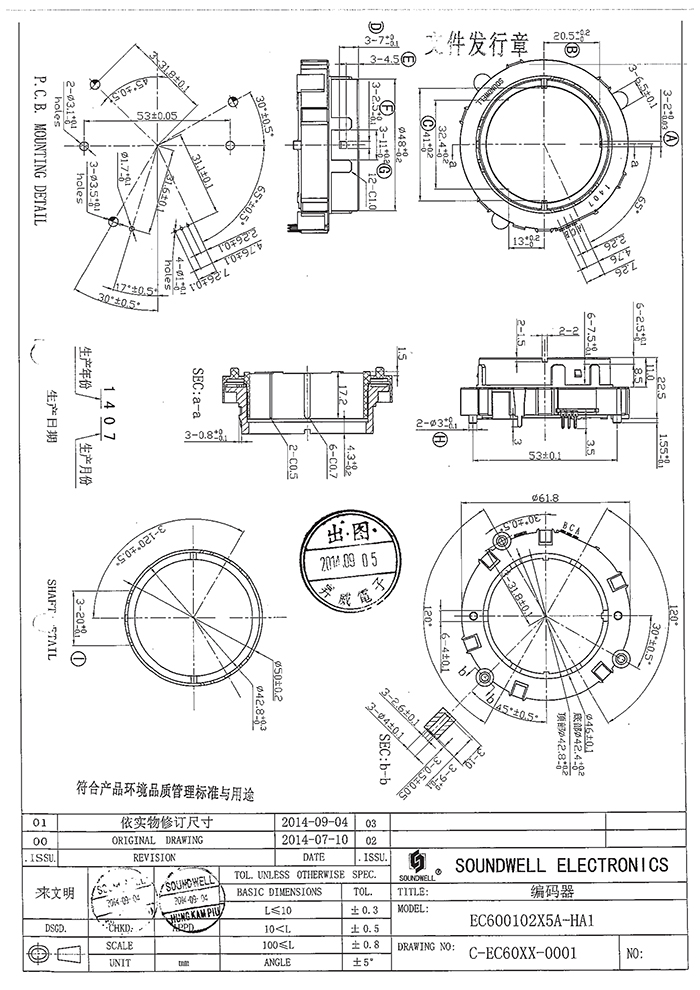

Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。
如上为60mm中空编码器规格书仅供参考,如需其它规格中空编码器可咨询升威电子右侧客服索取规格书。
