EC33增量型中空编码器

系　列：EC33

规　格：请参考如下简介

详细规格书

中空型编码器名称: EC33增量型中空编码器,EC33中空编码器,EC33中空旋转编码器

EC33增量型中空编码器优点：较长的使用寿命，内轴自带按压复位功能，可配合按压开关用。手感清脆，
切换迅速，本体及转轴颜色为白色，可起到光照效果。

EC33增量型中空编码器应用：此中空型旋转编码器适用家用电器、功放音响及相关电子设备上

EC33增量型中空编码器功能: 调节音量、调节温度、功能选择。

EC33增量型中空编码器产品规格参数

外形尺寸： 33mm
额定电压: DC 10V；
定位数:24个；
脉冲数:24；
工作温度：-10°C to 70°C；
旋转寿命：100000次以上

一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩：30~200gf.cm
2、Number and position of detent定位点数及位置：24点定位（间隔角度 15°±3°）
3、Operating force of switch 开关作动力: 150±80gf.cm
4、Shaft wobble 轴摆动：1.0 x L / 30mm p-p 以下(L:安装长度)
5、Shaft play in rotational wobble 轴的回转方向摆动：4° MAX

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力：24个脉冲/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 额定电压: DC 10V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 50V
5、Dielectric Voltage 耐电压：1 Minute at AC 300V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：100,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

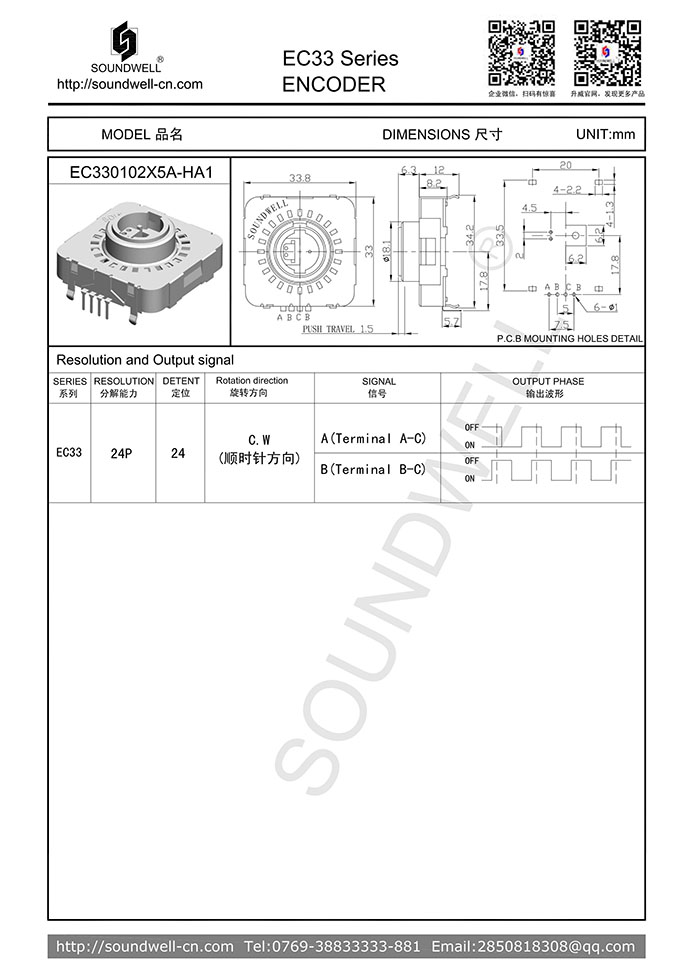

如下是EC33中空型编码器规格书,需进一步了解详细规格书,请联系右侧客服

点击下载EC33中空型编码器规格书
