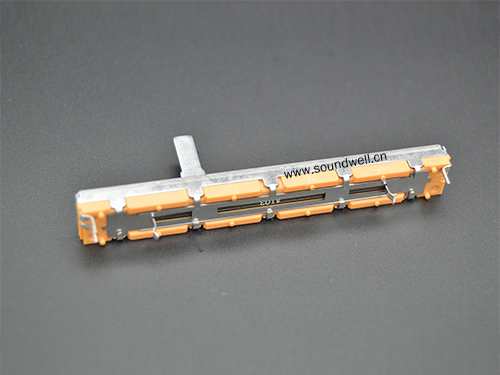

60mm行程单联直滑电位器SA6005产品介绍
直滑电位器型号:SA6005NOA0A-HA1
单联直滑电位器特点:较长的可调行程,性能稳定,手感较好,可以过波峰焊接,推柄可带LED,产品可以带中点定位。有多种丰富的产品可以选择,可应对各种不同的需求。
单联直滑电位器应用:调音台、电子琴等
主要功能:调节音量、调节音调、 调节平衡等
60mm行程单联直滑电位器产品规格参数
滑动行程:60mm
额定功率:0.2W
最高使用电压:AC 100V;
工作温度: -10℃ ~70℃;
滑动寿命:10,000次以上;
一、MECHANICAL CHARACTERISTIC 机械特性
1、Sliding force 滑动力矩:15~150gf.cm
2、Click force 定位推动力:80~330gf.cm
3、Total travel slide 全滑动行程:60mm
4、Lever Stop Strength 柄止档强度:≥3Kgf.cm
5、Lever Wobble (mm p-p) 滑柄偏摆量 :1.6mm Max
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 电阻特性曲线 :B
3、Rating Power 额定功率:0.2W
4、Max. Operating Voltage 最大工作电压 :100V AC
5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 250V
7、Dielectric Voltage 耐电压:1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Sliding Life 滑动寿命:10,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

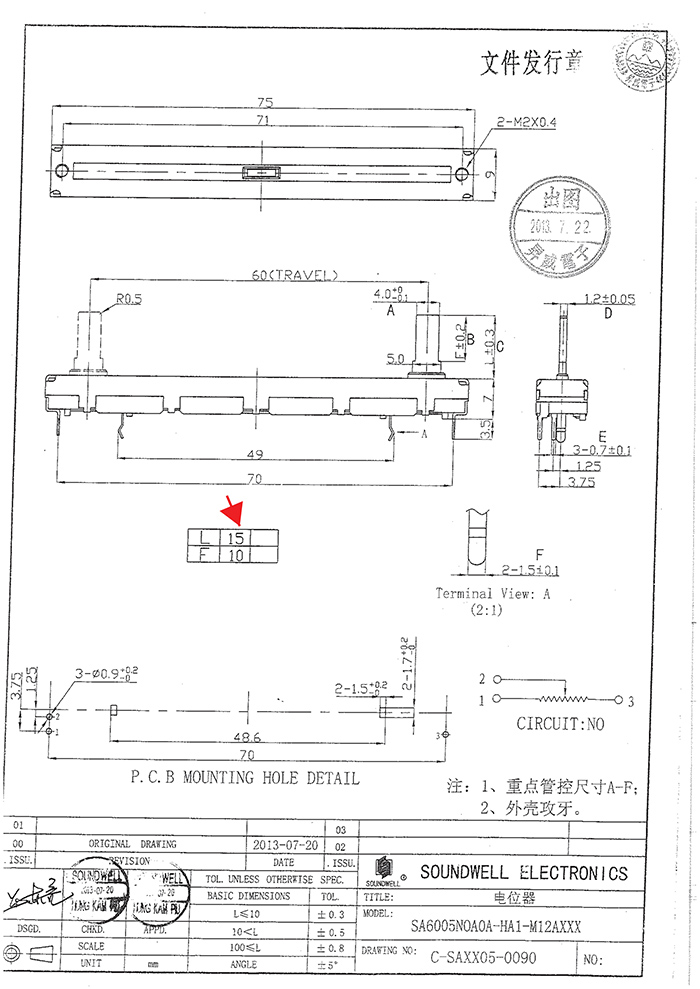

如下为60mm行程单联直滑电位器产品规格书,仅供参考,手柄尺寸可多选,如有其它需求,可咨询右侧升威电子客服。
