5MM行程直滑电位器SV05

系　列：SV05

规　格：请参考如下简介

详细规格书

直滑电位器型号：	SV05
名称：	5MM行程直滑电位器
主要规格:	滑动行程：5mm；阻值误差：±20%；额定功率：0.005W；工作温度：-10℃~70℃；使用寿命：5000次；
产品特点：	产品精密度高，体积小，PCB可积成整机其它线路，为整机缩水空间。
应用领域：	该产品目前主要适用于线控耳机，主要功能为调节音量。

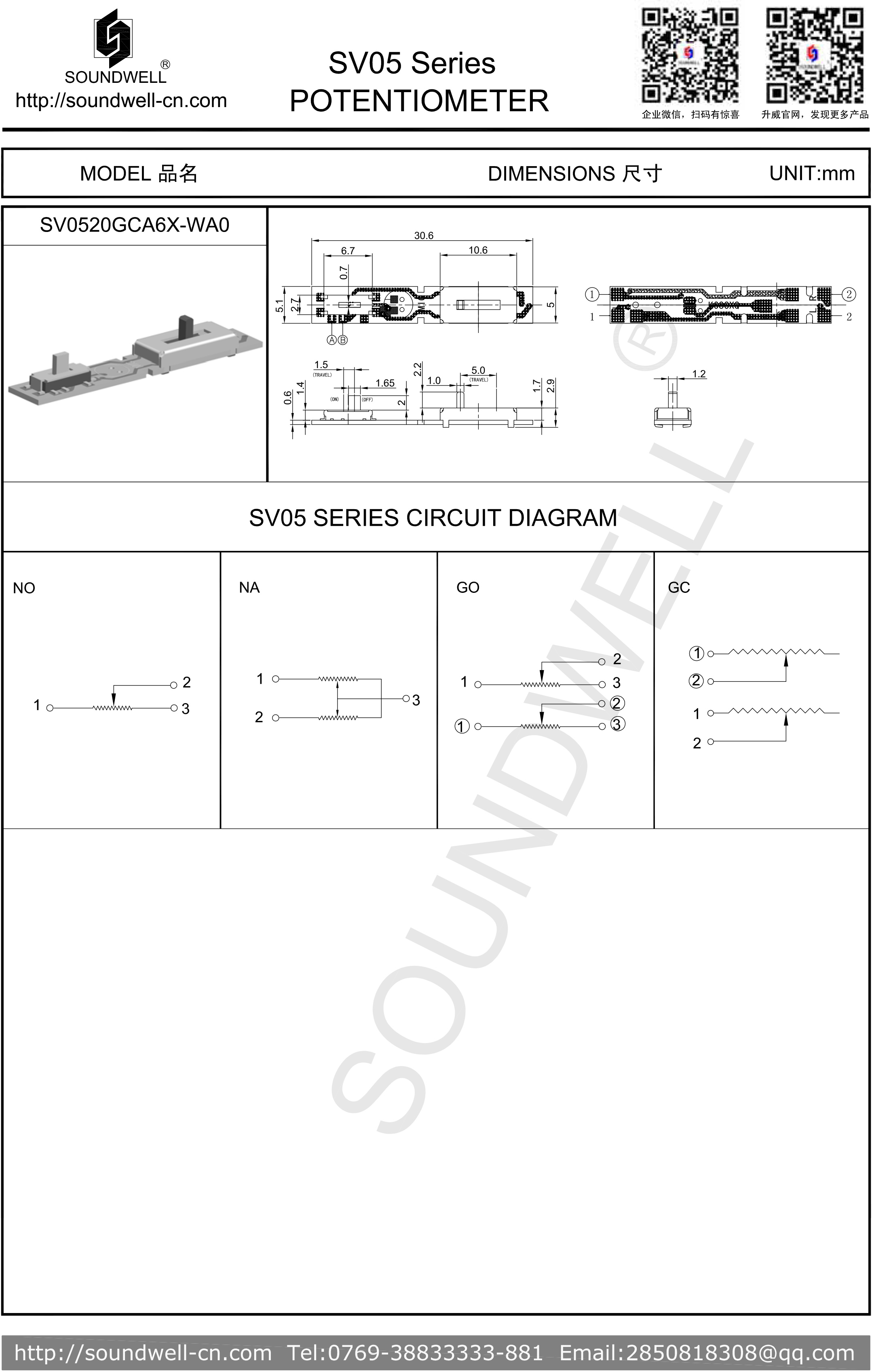

SV05直滑电位器产品规格

一、MECHANICAL CHARACTERISTIC 机械特性
1、 Sliding force 滑动力矩：10~100gf.cm
2、 Total travel slide 全滑动行程：5 ±0.5mm
3、 Stop strength 止档强度：3Kgf

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差：1KΩ＜R＜1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 电阻特性曲线：B
3、Power rating 额定功率: 0.005W
4、Insulation Resistance 绝缘电阻：100 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐电压：1 Minute at AC100V
7、Bounce 突跳：≤5ms

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用寿命 5000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

下载SV05.pdf

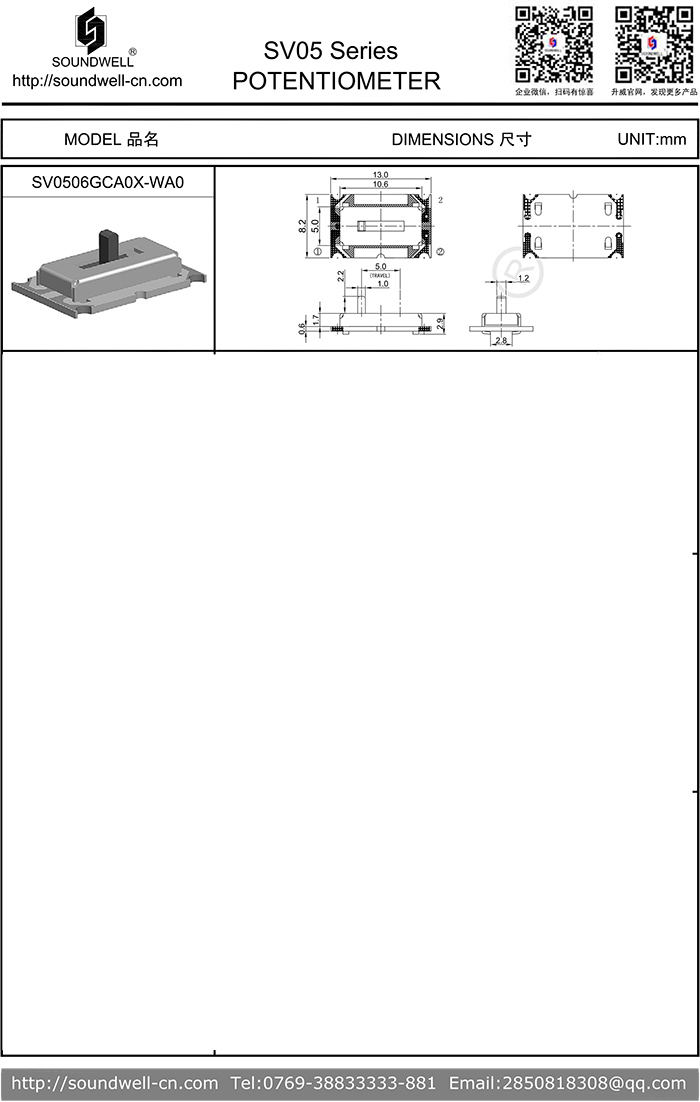

5MM行程直滑电位器规格书
