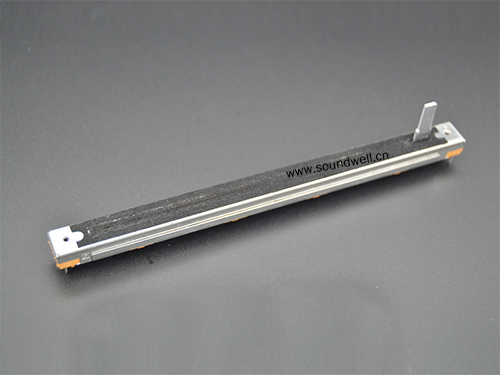

100mm行程双联直滑电位器

系　列：SA100

规　格：请参考如下简介

详细规格书

100mm行程双联直滑电位器产品介绍

直滑电位器型号：SA10005GOA0A-HA1

电位器名称：100mm行程双联直滑电位器

SA100双联直滑电位器特点：性能稳定，手感较好，可以过波峰焊接，推柄可带LED，产品可以带中点定位。有多种丰富的产品可以选择，可应对各种不同的需求。

SA100双联直滑电位器应用：调音台、电子琴、吉他等

主要功能：调节音量、调节音调、调节平衡等

SA100双联直滑电位器产品规格参数

主要规格:滑动行程：100mm
                 额定功率：0.2W
                最高使用电压：AC 100V；
                工作温度：－10℃ ～70℃；
                滑动寿命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 机械特性
       1、Sliding force    滑动力矩：15~150gf.cm
       2、Click force    定位推动力：80~330gf.cm
       3、Total travel slide    全滑动行程：100mm
       4、Lever Stop Strength 柄止档强度：≥3Kgf.cm
       5、Lever Wobble (mm p-p) 滑柄偏摆量：1.6mm Max

二、ELECTRICAL CHARACTERISTIC 电气特性
       1、Total Resistance Range 总阻及误差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
       2、Resistance Taper 电阻特性曲线：B
       3、Rating Power 额定功率：0.2W
       4、Max. Operating Voltage 最大工作电压：100V AC
       5、Residual Resistance残留电阻：R1,2≤10Ω;R2,3≤20Ω
       6、Insulation Resistance 绝缘电阻：100MΩ 1 Minute at DC 250V
       7、Dielectric Voltage 耐电压：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Sliding Life 滑动寿命：10,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject   to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

100mm行程双联直滑电位器规格书
